PAM Tools, la app de cálculo para proyectos de abastecimiento, riego y saneamiento

Dentro de la app podemos encontrar diferentes herramientas:

●       Presiones admisibles: permite calcular la Presión de Funcionamiento Admisible (PFA), Presión Máxima Admisible (PMA) y la Presión de Ensayo Admisible (PEA) de la tubería a instalar en función de su diámetro nominal y el tipo de unión empleada.

●       Alturas de cobertura: Permite calcular la Altura de Cobertura Máxima y Mínima a la que puede ser instalada la tubería en función del diámetro nominal, el tipo de instalación en zanja y la presencia o no de cargas rodantes futuras.

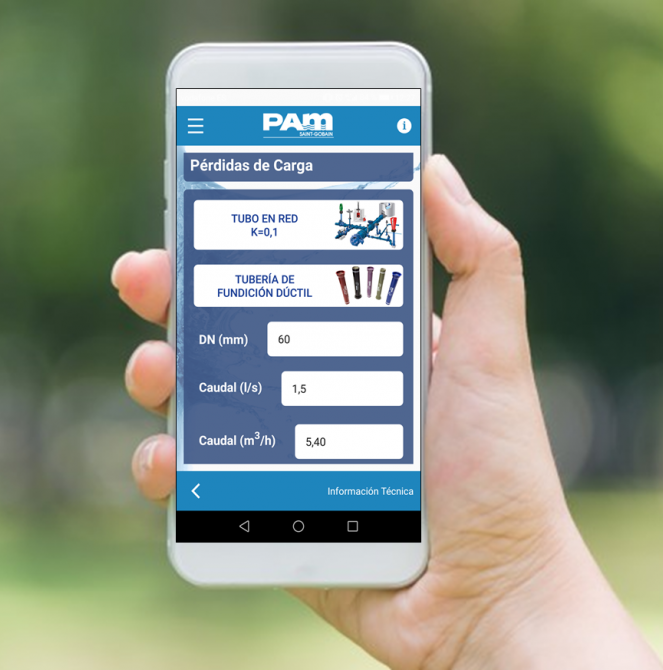

●       Pérdidas de carga: esta función nos proporcionará la velocidad del fluido en metros por segundo y la pérdida de carga en metros por kilómetro. Es necesario seleccionar previamente el coeficiente de rugosidad (tubo en red o tubo aislado) y la gama de la tubería que estemos usando. Con añadir el diámetro y el caudal, la herramienta se encargará de realizar los cálculos.

●       Macizos de anclaje: seleccionando el tipo de accesorio (codos, bridas ciegas, conos…), la presión de prueba y el diámetro, obtendremos el empuje resultante (kilo Newtons y el macizo (metros cúbicos) necesario para evitar el desenchufado de la junta.

●       Longitud de acerrojado: Para aquellos casos en los que se necesite una técnica alternativa a los macizos de anclaje, tenemos la posibilidad de acerrojar las juntas en una longitud suficiente por ambas partes de un accesorio. Calcule dicha longitud con nuestra herramienta.

●       Absorción de rejillas: Nuestros clientes podrán calcular el máximo caudal de absorción y el número mínimo de rejillas a instalar, en función de una serie de variables constructivas y otras externas, ligadas a las facilitadas por Saint-Gobain PAM.

●       Reductor de presión: La aplicación proporciona al usuario el menor DN de reductor posible, que cumple con la condición de no sobrepasar, para un determinado caudal, la velocidad óptima de funcionamiento.
